DIN EN 1092-1 Stalen flenzen

DIN EN 1092-1 is een Europese norm die de eisen specificeert voor ronde flenzen van staal voor buizen, afsluiters, fittingen en accessoires. De titel van de norm is "Flenzen en hun verbindingen - Ronde flenzen voor buizen, kleppen, fittingen en accessoires, PN aangewezen - Deel 1: Stalen flenzen."



Hier zijn de belangrijkste aspecten van DIN EN 1092-1 stalen flenzen:



Domein:

De norm omvat een breed scala aan stalen flenzen die worden gebruikt in leidingsystemen en biedt specificaties voor hun ontwerp, afmetingen, materialen en drukwaarden.









Soorten flenzen:



DIN EN 1092-1 definieert verschillende soorten stalen flenzen, waaronder lasnek-, opsteek-, schroefdraad- en blinde flenzen. Elk type heeft specifieke ontwerpkenmerken en toepassingen.





NL 1092-1:2018 Soorten stalen flenzen en kragen
Type nr	Beschrijving
1	Plaatflens voor lassen
2	Losse plaatflens met aangelaste plaatkraag of voor gelept buisuiteinde
4	Losse plaatflens met lasnekkraag
5	Blinde flens

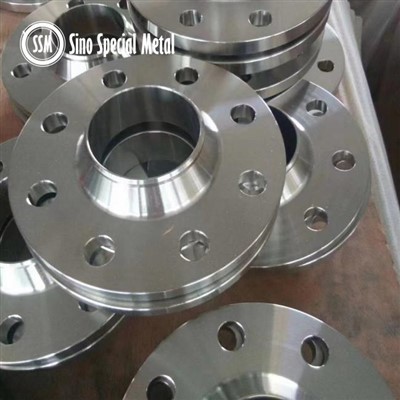

11	Flens met lasnek
12	Genaafde opsteekflens voor lassen
13	Flens met naafaansluiting
21 a	Integrale flens
32 b	Opgelaste plaatkraag
33 a, b	Omwikkeld pijpuiteinde
34 b	Kraag met gelaste hals
35 b	Lashals
36 b	Geperste kraag met lange hals
37 b	Geperste kraag
OPMERKING Typenummers zijn niet-opeenvolgend gemaakt om mogelijke toekomstige toevoegingen mogelijk te maken. a Dit is een integraal onderdeel van een drukapparaat of een onderdeel. b Typenummers 32, 33, 35, 36 en 37 zijn voor gebruik met type 02 flenzen en typenummer 34 voor gebruik met type 04 flenzen.





Drukaanduiding (PN):



Flenzen worden aangeduid met een "PN" (Nominale druk), gevolgd door een numerieke waarde, die de drukwaarde aangeeft. PN6, PN10, PN16, PN25, PN40 en hoger zijn bijvoorbeeld gebruikelijke drukaanduidingen.



Uniform systeem:



DIN EN 1092-1 stelt een uniform systeem vast voor het specificeren en classificeren van stalen flenzen binnen de Europese Unie. Dit bevordert de consistentie en uitwisselbaarheid tussen verschillende toepassingen en industrieën.



Afmetingen en markeringen:



De norm biedt gedetailleerde specificaties voor de afmetingen van flenzen, inclusief buitendiameter, boringdiameter, dikte en totale afmetingen. Markeringsvereisten zorgen voor een juiste identificatie en naleving.





Materialen:



DIN EN 1092-1 heeft betrekking op de materialen die worden gebruikt bij de vervaardiging van stalen flenzen. Het maakt een verscheidenheid aan materialen mogelijk, waaronder koolstofstaal, roestvrij staal en gelegeerd staal, op basis van de specifieke vereisten van de toepassing.



Toepassingen:



Deze flenzen worden veel gebruikt in leidingsystemen in sectoren zoals de olie- en gassector, de chemie, de petrochemie, de energieopwekking en meer. Hun toepassingen variëren van omgevingen met lage tot hoge druk.



Interoperabiliteit:



De norm bevordert de interoperabiliteit door een gemeenschappelijke reeks richtlijnen te bieden, die ervoor zorgen dat stalen flenzen vervaardigd volgens de DIN EN 1092-1-normen door elkaar kunnen worden gebruikt in verschillende systemen.



DIN EN 1092-1 speelt een cruciale rol bij het standaardiseren van stalen flenzen, waardoor efficiënte en betrouwbare verbindingen in leidingsystemen in heel Europa en daarbuiten mogelijk worden gemaakt.
