ASME/ANSI B16.5 flenzen en boutafmetingen

Flenzen - ASME/ANSI B16.5 Flenzen en boutafmetingen - Klasse 150 tot 2500

Diameters en boutcirkels voor standaard ASME B16.5 flenzen - 1/4 tot 24 inch - Klasse 150 tot 2500.



De leidingmaat en de vereiste drukklasse voor de toepassing bepalen de flensafmetingen. Volgens publicaties van organisaties als ASME, MSS, API en anderen zijn flenzen gestandaardiseerd.



ASME/ANSI B16.5 biedt:

lassen nek

aantrekken

moflas

schroefdraad

schoot gewricht

Blind

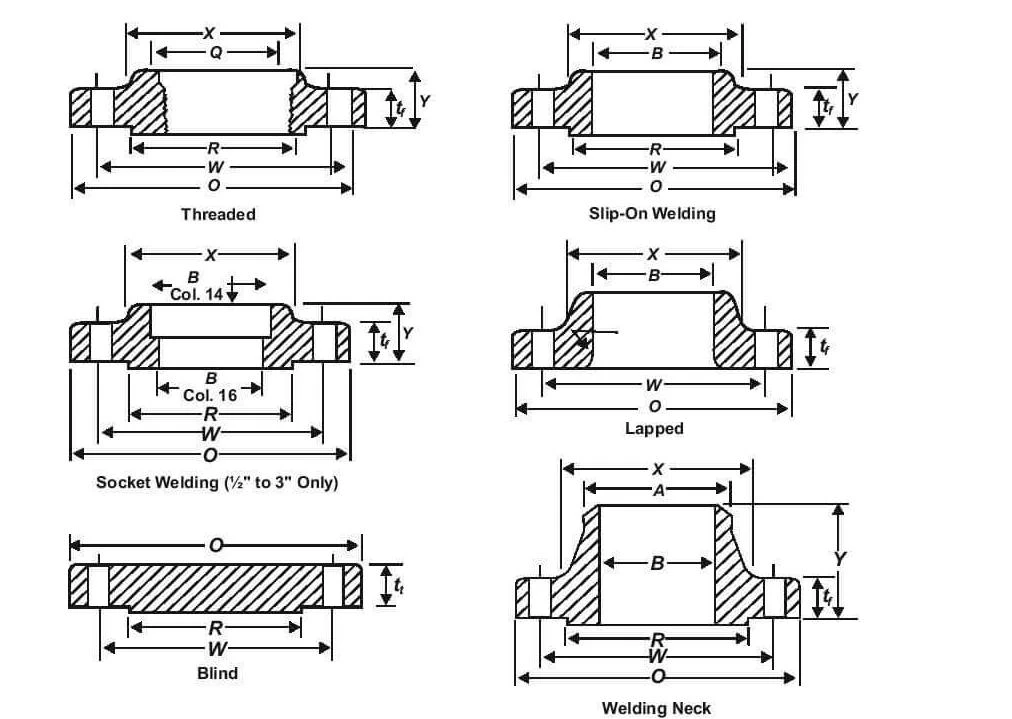

ASMEANSI B16.5 Flanges and Bolt Dimension



Afmetingen voor blinde flenzen met lasnek, opsteekmoffen met schroefdraad voor pijpen tussen 1/2" en 24" in klassen tussen 150 en 2500. Opgemerkt moet worden dat de classificaties terminologie gebruiken zoals ASME klasse xx of API xxxx.



Het schema (dikte) van de aangesloten buis moet over het algemeen worden gespecificeerd wanneer deze aan de flens wordt gelast. Wanddikte heeft geen invloed op mof- en schroefdraadverbindingen, waarvoor alleen de buitendiameter nodig is.



Nominaal pijp formaat

NPS (inch)

Klasse 150

Diameter van de flens (inch)

Aantal bouten

Diameter van bouten (inch)

Diameter van boutgaten (inch)

Boutcirkel (inch)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-1/2

4

1/2

0.62

2-3/8

3/4

3-7/8

4

1/2

0.62

2-3/4

1

4-1/4

4

1/2

0.62

3-1/8

1-1/4

4-5/8

4

1/2

0.62

3-1/2

1-1/2

5

4

1/2

0.62

3-7/8

2

6

4

5/8

0.75

4-3/4

2-1/2

7

4

5/8

0.75

5-1/2

3

7-1/2

4

5/8

0.75

6

3-1/2

8-1/2

8

5/8

0.75

7

4

9

8

5/8

0.75

7-1/2

5

10

8

3/4

0.88

8-1/2

6

11

8

3/4

0.88

9-1/2

8

13-1/2

8

3/4

0.88

11-3/4

10

16

12

7/8

1

14-1/4

12

19

12

7/8

1

17

14

21

12

1

1.12

18-3/4

16

23-1/2

16

1

1.12

21-1/4

18

25

16

1-1/8

1.25

22-3/4

20

27-1/2

20

1-1/8

1.25

25

24

32

20

1-1/4

1.38

29-1/2

1 inch % 7b % 7b1% 7d % 7d.4 mm



Nominaal pijp formaat

NPS (inch)

Klasse 300

Diameter van de flens (inch)

Aantal bouten

Diameter van bouten (inch)

Diameter van boutgaten (inch)

Boutcirkel (inch)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

3/4

0.88

7-1/4

4

10

8

3/4

0.88

7-7/8

5

11

8

3/4

0.88

9-1/4

6

12-1/2

12

3/4

0.88

10-5/8

8

15

12

7/8

1

13

10

17-1/2

16

1

1.12

15-1/4

12

20-1/2

16

1-1/8

1.25

17-3/4

14

23

20

1-1/8

1.25

20-1/4

16

25-1/2

20

1-1/4

1.38

22-1/2

18

28

24

1-1/4

1.38

24-3/4

20

30-1/2

24

1-1/4

1.38

27

24

36

24

1-1/2

1.62

32



Nominaal pijp formaat

NPS(inches)

Klasse 400

Diameter vanFlens(inches)

Nee.vanBouten

Diameter vanBouten(inches)

Diameter vanBoutgaten(inches)

BoutCirkel(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10

8

7/8

1

7-7/8

5

11

8

7/8

1

9-1/4

6

12-1/2

12

7/8

1

10-5/8

8

15

12

1

1.12

13

10

17-1/2

16

1-1/8

1.25

15-1/4

12

20-1/2

16

1-1/4

1.38

17-3/4

14

23

20

1-1/4

1.38

20-1/4

16

25-1/2

20

1-3/8

1.5

22-1/2

18

28

24

1-3/8

1.5

24-3/4

20

30-1/2

24

1-1/2

1.62

27

24

36

24

1-3/4

1.88

32



Nominaal pijp formaat

NPS(inches)

Klasse 600

Diameter vanFlens(inches)

Nee.vanBouten

Diameter vanBouten(inches)

Diameter vanBoutgaten(inches)

BoutCirkel(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10-3/4

8

7/8

1

8-1/2

5

13

8

1

1.12

10-1/2

6

14

12

1

1.12

11-1/2

8

16-1/2

12

1-1/8

1.25

13-3/4

10

20

16

1-1/4

1.38

17

12

22

20

1-1/4

1.38

19-1/4

14

23-3/4

20

1-3/8

1.5

20-3/4

16

27

20

1-1/2

1.62

23-3/4

18

29-1/4

20

1-5/8

1.75

25-3/4

20

32

24

1-5/8

1.75

28-1/2

24

37

24

1-7/8

2

33



Nominaal pijp formaat

NPS(inches)

Klasse 900

Diameter vanFlens(inches)

Nee.vanBouten

Diameter vanBouten(inches)

Diameter vanBoutgaten(inches)

BoutCirkel(inches)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

9-1/2

8

7/8

1

7-1/2

4

11-1/2

8

1-1/8

1.25

9-1/4

5

13-3/4

8

1-1/4

1.38

11

6

15

12

1-1/8

1.25

12-1/2

8

18-1/2

12

1-3/8

1.5

15-1/2

10

21-1/2

16

1-3/8

1.5

18-1/2

12

24

20

1-3/8

1.5

21

14

25-1/4

20

1-1/2

1.62

22

16

27-3/4

20

1-5/8

1.75

24-1/2

18

31

20

1-7/8

2

27

20

33-3/4

20

2

2.12

29-1/2

24

41

20

2-1/2

2.62

35-1/2



Nominaal pijp formaat

NPS(inches)

Klasse 1500

Diameter vanFlens(inches)

Nee.vanBouten

Diameter vanBouten(inches)

Diameter vanBoutgaten(inches)

BoutCirkel(inches)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

10-1/2

8

1-1/8

1.25

8

4

12-1/4

8

1-1/4

1.38

9-1/2

5

14-3/4

8

1-1/2

1.62

11-1/2

6

15-1/2

12

1-3/8

1.5

12-1/2

8

19

12

1-5/8

1.75

15-1/2

10

23

12

1-7/8

2

19

12

26-1/2

16

2

2.12

22-1/2

14

29-1/2

16

2-1/4

2.38

25

16

32-1/2

16

2-1/2

2.62

27-3/4

18

36

16

2-3/4

2.88

30-1/2

20

38-3/4

16

3

3.12

32-3/4

24

46

16

3-1/2

3.62

39



Nominaal pijp formaat

NPS(inches)

Klasse 2500

Diameter vanFlens(inches)

Nee.vanBouten

Diameter vanBouten(inches)

Diameter vanBoutgaten(inches)

BoutCirkel(inches)

1/2

5-1/4

4

3/4

0.88

3-1/2

3/4

5-1/2

4

3/4

0.88

3-3/4

1

6-1/4

4

7/8

1

4-1/4

1-1/4

7-1/4

4

1

1.12

5-1/8

1-1/2

8

4

1-1/8

1.25

5-3/4

2

9-1/4

8

1

1.12

6-3/4

2-1/2

10-1/2

8

1-1/8

1.25

7-3/4

3

12

8

1-1/4

1.38

9

4

14

8

1-1/2

1.62

10-3/4

5

16-1/2

8

1-3/4

1.88

12-3/4

6

19

8

2

2.12

14-1/2

8

21-3/4

12

2

2.12

17-1/4

10

26-1/2

12

2-1/2

2.62

21-1/4

12

30

12

2-3/4

2.88

24-3/8
