Opsteekflenzen en overlappende verbindingsflenzen zijn twee veel voorkomende typen flenzen die worden gebruikt in leidingsystemen, elk met zijn eigen unieke kenmerken:
1. Ontwerp:

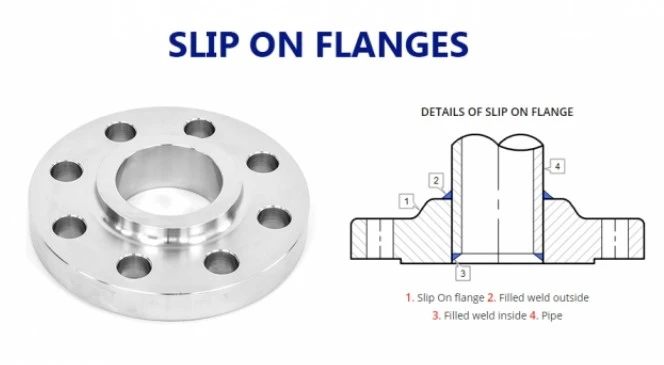

- Opsteekflenzen: deze flenzen hebben een boring die iets groter is dan de buitendiameter van de buis. Ze worden over de buis geschoven en vervolgens zowel binnen als buiten gelast om sterkte te bieden en lekkage te voorkomen.
- Lap Joint Flenzen: Lap Joint Flenzen bestaan uit twee componenten: een platte flensring en een losse steunflens. De platte flensring lijkt op een opsteekflens, maar heeft geen verhoogd oppervlak. De steunflens is een ronde plaat met een verhoogd gedeelte dat in de boring van de platte flens past. Bij montage worden de twee componenten bij elkaar gehouden met bouten.
2. Montage en demontage:
- Opsteekflenzen: ze zijn gemakkelijker te installeren en te verwijderen in vergelijking met overlappende verbindingsflenzen, omdat ze tijdens de installatie geen nauwkeurige uitlijning vereisen. Ze bieden echter minder ondersteuning en zijn niet geschikt voor toepassingen met hoge druk of hoge temperaturen.
- Overlappende verbindingsflenzen: Het monteren van overlappende verbindingsflenzen vereist een zorgvuldige uitlijning van de platte flensring en de steunflens. Ze zijn gemakkelijker uit te lijnen dan lasnekflenzen, maar vergen mogelijk meer tijd en moeite vergeleken met opsteekflenzen. Overlappingsflenzen zijn geschikt voor toepassingen waarbij frequente demontage vereist is, zoals in systemen met frequente onderhoudsbehoeften.
3. Flexibiliteit en verkeerde afstemming:
- Opsteekflenzen: ze bieden enige flexibiliteit en kunnen een kleine verkeerde uitlijning tussen pijpen opvangen. Een overmatige verkeerde uitlijning kan echter leiden tot lekkages of lasfouten.
- Lap Joint Flanges: Ze zorgen voor een grotere flexibiliteit en verkeerde uitlijning dan opsteekflenzen vanwege de losse verbinding tussen de platte flensring en de steunflens. Deze eigenschap maakt overlappende verbindingsflenzen geschikt voor systemen waarbij beweging of thermische uitzetting wordt verwacht.
4. Toepassingen:
- Opsteekflenzen: ze worden vaak gebruikt in toepassingen met lage druk en lage temperaturen, waarbij installatiegemak en kosteneffectiviteit belangrijke factoren zijn.
- Lap Joint Flanges: Ze zijn geschikt voor toepassingen die frequente montage en demontage vereisen, evenals voor systemen waarbij flexibiliteit en tolerantie voor verkeerde uitlijning noodzakelijk zijn.
Samenvattend hebben opsteekflenzen en overlappende verbindingsflenzen verschillende ontwerpen en kenmerken die ze geschikt maken voor verschillende leidingsysteemvereisten. Opsteekflenzen zijn eenvoudiger te installeren maar bieden minder ondersteuning, terwijl overlappende verbindingsflenzen flexibiliteit en gemakkelijke demontage bieden. De keuze tussen de twee hangt af van factoren zoals druk, temperatuur, uitlijningsvereisten en onderhoudsbehoeften.
