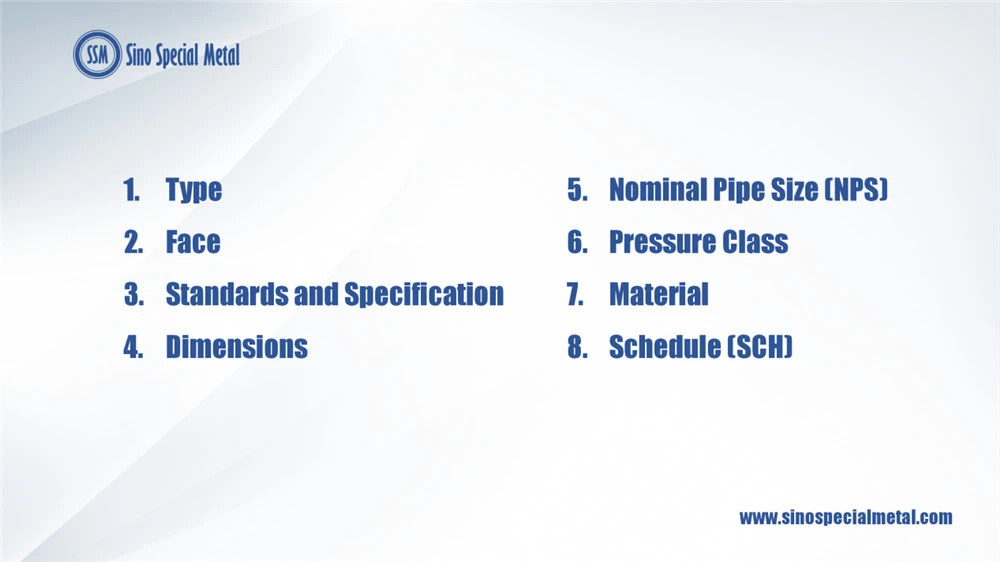

Flenzen worden gecategoriseerd op basis van bepaalde criteria en deze categorieën worden meestal bepaald door relevante normen en specificaties voor leidingen. Een flens wordt gedefinieerd door Type, Face, Standards and Specification, Dimensions, Nominal Pipe Size (NPS), Pressure Class, Material, Schedule (SCH).
Het identificeren van een flens is een van de uitdagingen waarmee iedereen die te maken heeft met hydraulische systemen wordt geconfronteerd. Het belang van deze onderdelen wordt vaak over het hoofd gezien. Hun betrouwbaarheid is echter essentieel voor de integriteit van het systeem.
Om de juiste flens voor uw systeem te vinden, moet u deze identificeren. Het proces is veel gecompliceerder dan het hanteren van een meetlint. Tijdens het identificatieproces moet u rekening houden met de volgende factoren:
1) Identificeer het flenstype
Flenstypes: verwijst naar het flensontwerp. Flenstypes worden geselecteerd op basis van de temperatuur- en drukvereisten en zijn herkenbaar aan hun geometrie.
Het type uitzoeken is de gemakkelijkste stap. Je hoeft er alleen maar naar te kijken. De meest voorkomende flenstypes zijn:
• Lasnekflens: heeft een taps toelopende naaf, meestal gebruikt in hogedruksystemen
• Slip-on flens: kan over de buis worden geschoven, binnen en buiten worden gelast om de duurzaamheid te vergroten en lekken te voorkomen
• Socket weld flens: sluit aan op de buis met één hoeklas aan de buitenzijde van de flens
• Flens overlappende verbinding: gebruikt met stomp uiteinde van de overlappende verbinding, kan over de buis worden geschoven maar niet gelast, op zijn plaats gehouden door de druk
• Flens met schroefdraad: wordt zonder lassen aan een pijp bevestigd, gebruikt voor pijpen met dikke wanden om een inwendige schroefdraad te creëren
• Blindflens: wordt gebruikt om de uiteinden van kleppen en leidingen af te sluiten, geschikt voor hogedrukomgevingen
Flensvlak: verwijst naar het gebied dat wordt gebruikt voor het afdichten van de flens; een pakking wordt meestal geïnstalleerd tussen de twee tegenover elkaar liggende flensvlakken. Voorbeelden van flensvlakken zijn de platte, verhoogde, ringvormige verbinding (RTJ), overlappingsverbinding, messing en groef, en mannelijke en vrouwelijke ontwerpen.
Flensoppervlakken: verwijst naar de toestand van het flensvlakafdichtingsoppervlak. Het oppervlak van een flens kan glad of gekarteld zijn1. De gladheid van een flensoppervlak wordt bepaald door zijn ruwheidsgemiddelde (Ra) of rekenkundige gemiddelde ruwheidshoogte (AARH).
2) Bepaal de maat
Afmetingen: de afmetingen van de naaf, het vlak, het blad enz. van een flens. Afmetingen zijn afhankelijk van de nominale buismaat (NPS) en de drukklasse die vereist is voor een bepaalde toepassing.
Nominale pijpmaat (NPS): een dimensieloze maateenheid die de maat definieert van het item (pijp, fitting enz.) dat wordt aangesloten op de flens.
Het meten van de maat van de flens is geen gemakkelijke taak. U moet de buitendiameter, de binnendiameter, het aantal boutgaten, de diameter van het boutgat en de diameter van de boutcirkel vinden.
Boutcirkeldiameter (BC) is een van de belangrijkste metingen die moeten worden uitgevoerd bij het identificeren van een flens. Het is de maat vanaf het midden van het boutgat tot het midden van een ander boutgat aan de andere kant van de flens.
3) Overweeg de dikte
Schema (SCH) – de dikte/het schema van een buis. Het schema van een leiding is alleen relevant voor lasnek- en overlappende flenzen, omdat het schema van deze flenzen moet overeenkomen met het bijbehorende leidingschema waarop ze zijn aangesloten. De andere flenstypen schuiven gedeeltelijk in, schroeven in of dringen door hun bijbehorende flens, dus het flensschema hoeft niet overeen te komen met het leidingschema. Het schema is relevant voor wartelflenzen, maar deze hebben een beperkte toepassing en worden niet verder besproken.
Een zeer belangrijke flensparameter is de dikte. Het bepaalt de hoeveelheid druk die de flens kan weerstaan. Hoe dikker de flens, hoe hoger de druk waarmee hij kan werken. Bij het meten van de dikte van de flens hoeft u alleen de buitenrand van het onderdeel te meten.
4) Lees over de normen
Normen en specificaties: flenzen worden vervaardigd om te voldoen aan bepaalde normen en specificaties. Normen en specificaties dicteren de afmetingen, geometrie, planning en materiaal van een bepaalde flens (om maar een paar factoren te noemen).
Er bestaan veel normen voor het selecteren van de juiste flens voor uw behoeften. Afhankelijk van de toepassing die u overweegt en de andere componenten waarmee de flens zal communiceren, kunt u kiezen uit ASME, ASTM, ANSI, API, MSS, AWWA, DIN, JIS en meer.
5) Behandel de drukklasse
Drukklasse - de druk-temperatuurclassificatie van de flens voor een bepaald materiaal. Ondanks de naam 'drukklasse' is deze factor materiaal- en temperatuurafhankelijk.
De drukklasse van de flens bepaalt de druk die de flens kan verdragen of waaronder hij kan werken zonder te breken. Elk van de bovengenoemde normen biedt verschillende drukklassen, van laag tot hoog. Flensdrukklasse moet compatibel zijn met de drukklasse van de onderdelen waarmee het in het systeem werkt.
6) Kies de materialen
Materiaal – het materiaal waaruit de flens is vervaardigd, bijv. gietijzer, koolstofstaal, roestvrij staal enz.
Afhankelijk van de omgeving waarin de flens zal werken, is het belangrijk om de materialen te kiezen waarvan deze is gemaakt. Flenzen moeten mogelijk bestand zijn tegen druk, vochtigheid, hoge temperaturen, corrosie en meer. Ze zijn meestal gemaakt van roestvrij staal of koolstofstaal, evenals koper-nikkel.
